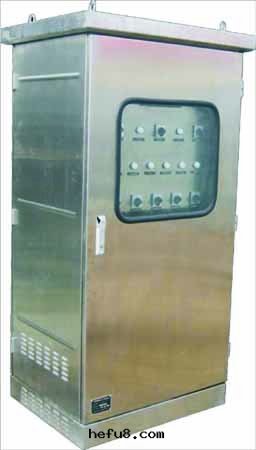

HKFZ型變压器冷卻器控制櫃

• 型号：HKFZ
   【概 述】
  HKFZ型變压器冷卻器控制櫃是針对原有變压器風冷控制系統存在腐蚀老化、維護量大、電機保護配置不全、運行不便等缺陷專門設計研發的。控制櫃采用PLC(可編程控制器）为核心的控制，触摸屏作为操作顯示，實时采集主變上层油温，主變運行負荷，油流繼電器，三側位置信号，電機保護器件狀态信号，投入或退出相應數量的風扇和油泵。從而替代了傳統電磁式控制櫃中大量的时間繼電器、中間繼電器等設備，有效減少了設備的故障环节。增強産品運行可靠性的同时，也使産品更为人性化。
  【特 點】
  ●两路動力電源的輪換。
  ●冷卻器工作模式的輪換。
  ●冷卻器全停延时跳閘。
  ●故障報警。
  ●箱內温湿度自動控制。


  ●可触摸設置系統參數。
  ●友好的人機界面。

  【技 術 參 數】
  可靠性指标：MTBF≥100000h
  海拔高度：≤4000m
  灰       塵：≤5mg/m3
  振       動：以0.35mm2/s5-100Hz連續作用于任何方向。
  工频耐压：≥2.5KV AC漏電流0.5mA1分鐘
  绝緣電阻：≥100MΩ500V DC
  快速瞬變脈沖群干擾：≤符合GB/T17626.4标準規定4級
  浪湧沖擊：≤符合GB/T19626..5标準規定4級
  静電放電干擾：≤符合GB/T19626..2标準規定4級
  工作電源：AC/DC 220V; AC/DC110V
  工作环境：温度-25~55℃  湿度10%~95%RH
  貯存环境：温度-40~85℃  湿度5%~98%RH
  櫃體尺寸：1200X600X450(mm)     安裝尺寸：500X300(mm)
  櫃體尺寸：1600X700X600(mm)     安裝尺寸：600X400(mm)
  【産品選型】


  HKFZ-1	110KV智能型	HKFP-1	110KV普通型
  HKFZ-2	220KV智能型	HKFP-2	220KV普通型
  HKFZ-3	330KV智能型	HKFP-3	330KV普通型
  HKFZ-5	500KV智能型	HKFP-5	500KV普通型
  HKFZ-7	750KV智能型	HKFP-7	750KV普通型
