電動機智能監控器

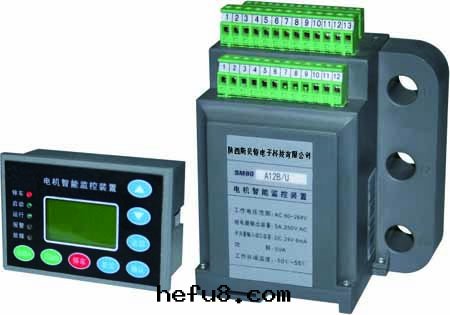

HZM80型電動機智能監控器

型号：HZM80系列
【概述】
HZM80系列電動機智能監控器是一款智能化、數字化、网絡化的控制器。該産品基于微處理器技術，将先進的网絡通訊技術和分布式智能技術融于MCC控制中心中，集全面的電機智能保護、運行狀态監控、故障記录及网絡通訊于一體；可以查看測量數據、開關量輸入/輸出狀态、報警信息、故障信息管理、電機信息管理、參數設定和電機啟停等。並能滿足諸多啟動方式，在低压控制終端MCC櫃和1/4單元及以上各種抽屜櫃中可直接安裝使用。
【功能特點】

●孔徑￠19。
●多種啟動方式。
●多重保護功能。
●可自主進行啟動參數設置。
●可自主進行輸入輸出參數設置。
●具有電機信息查詢功能。
●具有電機模拟量輸出接口。
●具有開關量輸入接口。
●具有RS485遠程通訊接口。
●具有可編程控制繼電器輸出接口。
【技術 參數】

繼電器輸出容量：5A/250V AC
啟動延时时間設定範圍：1~99S
过压保護：當電压高于設定值时，動作时間≤10S
欠压保護：當電压低于設定值时，動作时間≤10S
斷相保護：當任意一相斷開时，動作时間≤4S
三相不平衡保護：當三相電流和不为0时，動作时間≤4S
堵轉保護：當工作電流达到额度電流3.5倍及以上时，動作时間≤1S
短路保護：當工作電流达到额度電流8倍及以上时，動作时間≤0.2S
欠流保護：當工作電流小于設定额度值时，動作时間30S
过流保護：过载動作、时間、序号用户自設定
接地及漏電保護：當接地及漏電電流大于設定值时，動作时間≤5S
过热保護：當工作温度高于設定温度时，跳閘保護。
模拟量輸出：4-20mA
通訊輸出：RS485协議
通訊协議：MODBUS-RTU
波特率：1200~9600bps

輔助電源：85~265V AC; 100~280V DC。

整機功耗：≤5W。

绝緣電阻：≥100MΩ500V DC.
耐压強度：2.5KVAC，漏電流0.5mA，1分鐘

沖擊電压：5KV(峰值），1.2、50us
抗電磁干擾：符合IEC255-22标準規定
抗脈沖干擾：符合IEC255-22-1标準規定

抗快速瞬變干擾：符合IEC255-22-3标準規定
抗振動性能：符合IEC255-22-4标準規定
工作环境：温度-25℃~+55℃ 湿度10%~95%RH
貯存环境：温度-40℃~+85℃ 湿度10%~98%RH
【基礎配置】
基礎功能

型号	额度 電流	保護控制	報警功能	接地 漏電	模拟量	通訊	電压保護	温度 保護
HZM80-1	0.3~40	●	●	▲	▲	▲	▲	▲
HZM80-2	41~120	●	●	▲	▲	▲	▲	▲
HZM80-3	121~6500	●	●	▲	▲	▲	▲	▲

測量功能：三相電压、三相電流、漏電流、有功功率、無功功率、
有功電度、频率、温度。
注： ●表示固有功能，▲表示附加功能，附加功能可多重選擇。
