開關櫃智能操控裝置

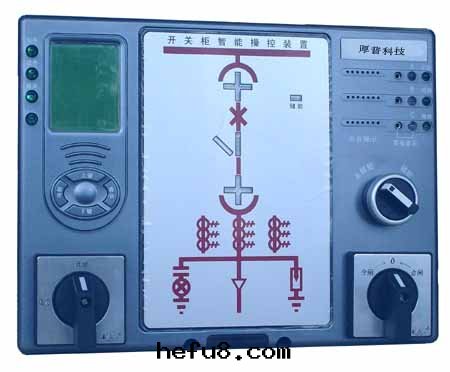

HXK-200D型開關櫃智能操控裝置

型号：HXK-200D
【概述】
HXK-200D型開關櫃智能操控裝置主要針对6KV、10KV、35KV以下中高压開關櫃開發設計的一種多功能智能化開關櫃操控裝置。主要功能有開關櫃一次回路模拟指示（斷路器分、合閘指示；工作實验位置指示；隔離刀位置指示、接地刀位置指示、斷路器狀态指示、操作結構儲能狀态指示、高压带電指示、带電閉锁控制、温湿度控制、温湿度自動加热除)櫃內照明，智能語音防誤提示，RS485通訊電量參數檢測等功能。該産品完善了開關櫃的狀态指示和安全性能指示的新型設備，完全替代带電指示儀、温湿度控制器、一次回路模拟图等設備。
【功能特點】

●中文液晶顯示。
●全電參數測量功能。
●分合閘線圈電压測量。
●電能計量功能。
●櫃內照明功能。
●遠方就地開關。
●RS485通訊功能
●語音防誤提示。
●一次模拟图動态顯示。

●斷路器狀态動态顯示。

●手車位置動态顯示。

●接地開關位置動态顯示。

●弹簧儲能動态顯示。

●高压带電動态顯示。

●自動温湿度控制。

●带電閉锁控制。
●人體接近語音提示。
●預編程功能。

●安全可靠，安裝方便。

【技術 參數】

顯示方式：液晶點阵

温度測量範圍：-35℃~125℃
湿度測量範圍：0%~100%RH
温度測量精度：±1℃
湿度測量精度：±5%
人體接近感應时間：≤3秒
人體接近語音提示时間：0~29秒
輔助電源：85~265V AC; 100~280V DC。

整機功耗：≤5W。

绝緣電阻：≥100MΩ500V DC.
耐压強度：2.5KVAC，漏電流0.5mA，1分鐘

沖擊電压：5KV(峰值），1.2、50us
抗電磁干擾：符合IEC255-22标準規定
抗脈沖干擾：符合IEC255-22-1标準規定

抗快速瞬變干擾：符合IEC255-22-3标準規定
抗振動性能：符合IEC255-22-4标準規定
工作环境：温度-25℃~+55℃ 湿度10%~95%RH
貯存环境：温度-40℃~+85℃ 湿度10%~98%RH
外形尺寸：180(长）X238（宽）X85（厚）
開孔尺寸：165(长）X220（宽）
【測量參數】
顯示功能

參數	精度	位數	範圍
電 压	0.2%	4	0～9999/kv
電 流	0.2%	4	0～9999KA
有功功率	0.5%	4	-9999～+9999/KW
無功功率	0.5%	4	-9999～+9999/KVar
視在功率	0.5%	4	0～9999/KVA
功率因素	0.5%	4	-1.000～+1.000
频率	0.2%	4	45～65Hz
有功電度	1.0%	9	0～99999999.9/KWH
無功電度	1.0%	9	0～99999999.9/KVarH
